薄層掃描儀產品說明:

技術

MiniScanPRO是一種多功能TLC掃描儀，可以可靠地檢測

窄條和板上的放射性同位素。該系統適用于68Ga，18F

（包括FDG），99mTc和123I放射性藥物等的常規質量控

制。TLC Scan有兩個獨立的通道，一個用于TLC，一

個用于HPLC應用，每個通道可連接到所有可用的檢測

器。

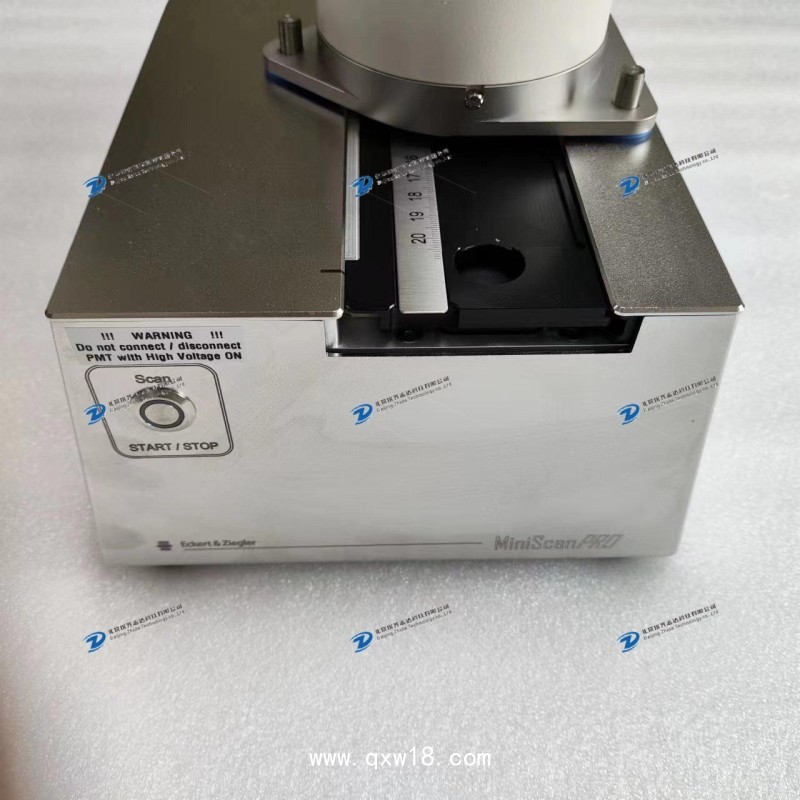

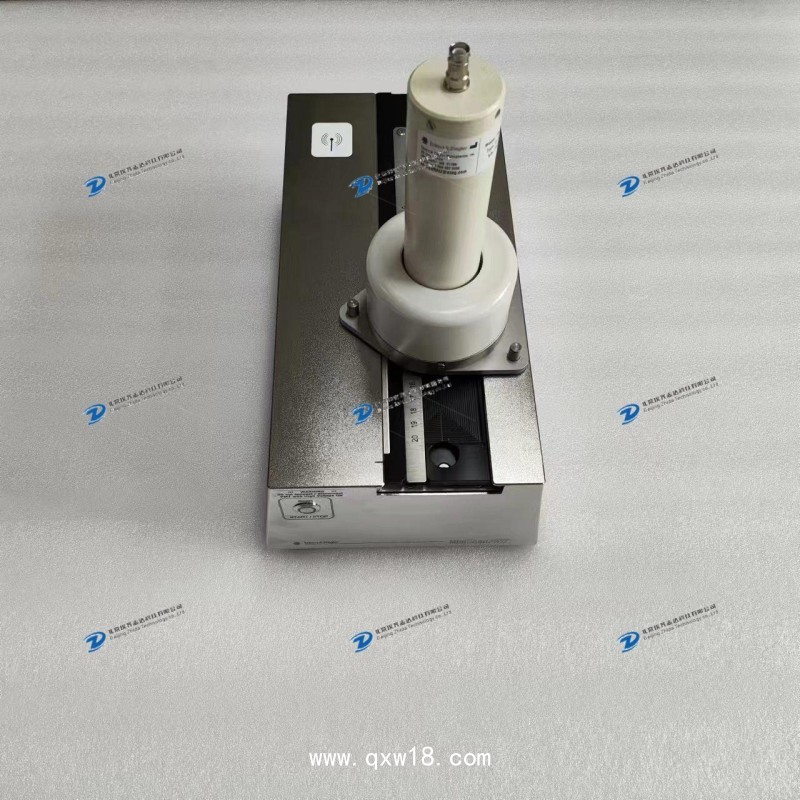

裝載樣品的TLC條放置在臺上，該臺在固定的放射檢測

器下移動以記錄色譜圖。

第二個通道可與所有常用HPLC系統結合用于無線電檢

測。根據核素的不同，最佳檢測器可從多種可互換的

閃爍體/光電倍增管檢測器中選擇，用于測量大多數同

位素，包括68Ga，18F，125I，131I，99mTc ，90Y，177Lu，

64Cu和111In。

多種掃描速度允許探測器測量從10 nCi到100μCi（370

Bq - 3.7 MBq）的各種活動，具體取決于探測器的選

擇。提供模擬和數字信號，用于將TLC-Scan與現有的

色譜數據系統連接。隨附的RaPET色譜軟件可用于數據

采集和報告生成。

應用

? 含有68Ga，177Lu，90Y，18F，99mTc，123I等的放射性藥

物的常規質量控制

? 放射性藥物的TLC用γ，高能β和正電子發射體標記用

于研發

? 反應混合物的過程中TLC分析

RaPET色譜軟件

RaPET色譜軟件是一種全面的色譜數據收集和分析軟件

包。這個評估軟件非常可靠

使用方便。它由一個GMP數據庫組成，確保符合GMP標

準，并且還遵守21 CFR第11部分。

特色和優點

? 易于使用的系統，具有最大的靈活性和自動定位系

統

? 使用基于Android的設備通過PC或藍牙進行控制

? 與利用MiniScanPRO的模擬輸出的現有色譜系統兼

容

? 廣泛的探測器可用于各種應用

? 能夠同時為不同的應用或重合模式操作兩個探測器

（radioHPLC模式）

? 可變掃描速度

? 易于系統設置和維護

? 所有參數，例如閾值（用于背景，能量窗口，下限和

上限），高電壓，積分時間和板長均可訪問和修改

可選：TLC-Scan包括多通道分析儀

作為附加功能，Eckert＆Ziegler提供配備多通道分析

儀（MCA）的MiniScanPRO和適用于光譜質量的NaI檢測

器，覆蓋范圍為30-1500 keV。探測器安裝在設備內

部，帶有額外的鉛屏蔽。

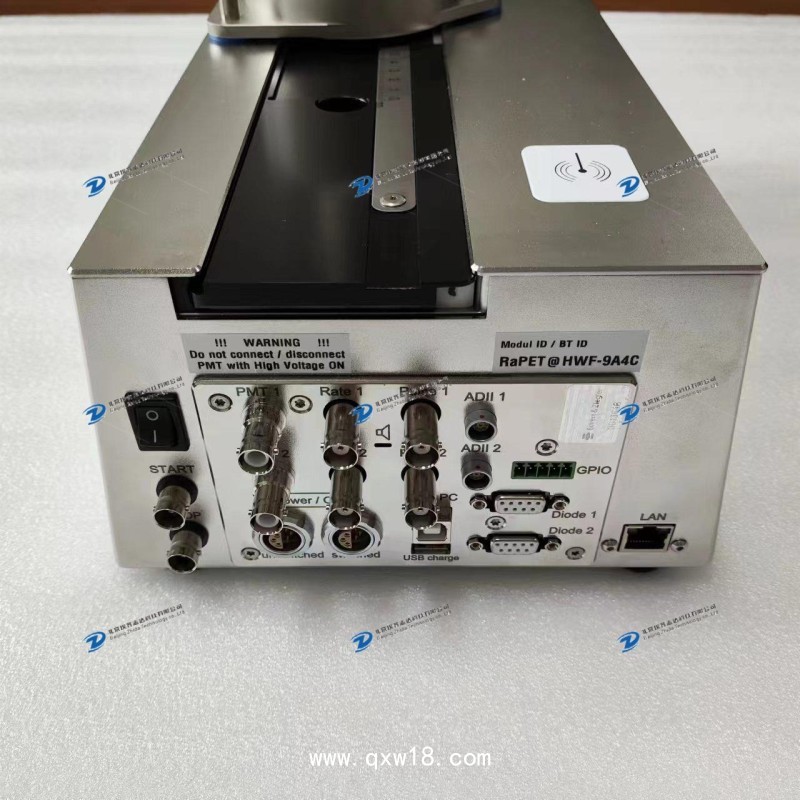

輸入

最多兩個基于PMT的無線電探測器或最多兩個二極管無線

電探測器和兩個模擬通道

輸出

最多兩個模擬速率信號（范圍為10 mV，100 mV，1 V，5

V），具有12位分辨率，最多兩個TTL脈沖輸出探測器

MiniScanPRO使用專門配置的基于光電倍增管的探測器來檢測高活性和低活性水平的γ，高能正電子或β發射體。通過

完全可變的能量窗口設置減少背景干擾。以下無線電TLC探測器可供選擇：

基于NaI / PMT的探測器是用于大多數核醫學應用的高能伽馬（60-1500keV）探測器。

塑料閃爍體/基于PMT的探測器是檢測高能β和正電子發射體的理想選擇

32P，90Y，18F，11C，13N。（> 30 keV）

技術規格

尺寸：356 x 197 x 445 mm（寬x深x高）

重量：11.9千克/19.0千克（含MCA）

將MiniScanPRO升級到射頻HPLC檢測系統

TLC掃描可同時作為TLC掃描儀和放射-HPLC檢測器操作。二極管和PMT檢測器以及任何HPLC系統的任何組合都可以連

接到MiniScanPRO進行放射性HPLC。通過這種方式，您可以輕松地將MiniScanPRO升級為完整的TLC和HPLC解決方案。

查看我們的HPLC-Scan情況說明書，了解有關可用的無線電HPLC檢測器，檢測器支架和流通池的更多信息。

圖顯示了完整的TLC和HPLC解決方案的示例：

放射性

TLC

可以連接各種檢測器用

于放射性HPLC

將檢測器連接到我們的

HPLC系統

連接USB

有關放射性TLC，放射性HPLC

和UV色譜圖的報告

RaPET色譜軟件使用MiniScanPRO連接HPLC系統
