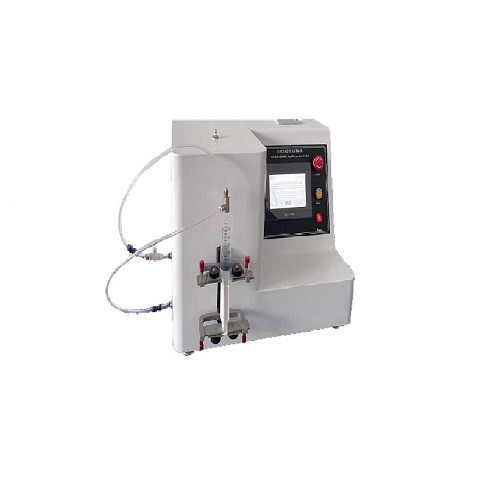

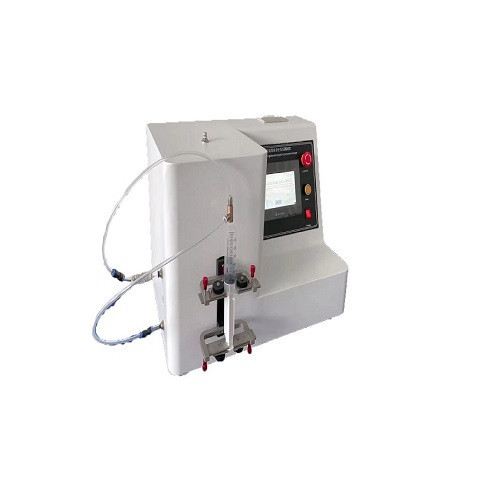

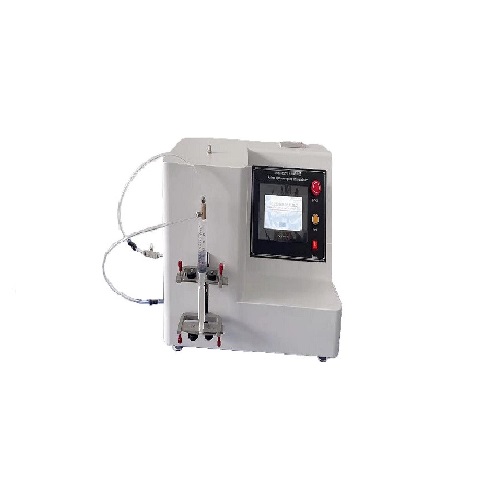

疫苗注射器負壓測試儀產品說明:

一，儀器特征

本設備是檢驗生產廠家產品性能的檢測設備。由可編程控制器，觸摸屏，力值傳感器，傳動裝置，機載打印機等組成，提供中英文菜單顯示，具備人機對話設定各項參數自動運行測試模式。另增設生產單位，生產批次機打輸入，使測試結果更加規范化標準化。信息安全方面采用三級密碼，讓信息安全可靠。測試操控范圍包括：公稱容量、芯桿位移、打印設定、測試、上行、下行、時間、標定，檢定等功能設定。搭配機載打印測試可實時顯示測試載荷，滑動性數據（起始力，平均力，最大推力）。針對測試結果自動判斷，不合格則啟動自動蜂鳴報警，并由打印機打印出測試數據及結果以供分析。

?

二，測試原理：

將注射器錐頭或注射針與設備相連接，注射器內抽吸部分的水。通過錐頭施加負壓,?檢查注射器活塞和密封圈處的泄漏，并確定活塞是否已與芯桿脫離。

?

三，測試標準：YY/T 0573.3-2019

?

四，技術參數：

操作界面：簡體中文/英文

測試速率：設置速度0-100mm/min ，最大速率0-300MM/MIN誤差范圍：±1mm/min；（測試速度可軟件設定）

壓力范圍：0-200kpa，設備設置值在300kpa壓力

公稱容量：0.1ml～200 ml、所有規格任意輸入。

電源：AC90V-240V/50Hz（自適應寬電壓）

整機功率：70W

可編程控制器：PLC控制系統

觸摸屏：7寸威綸通彩色觸摸屏傳感器：高精度力值傳感器

測力機構：內置

打印機：嵌入式打印機

?

注射器在抽負壓時活塞或密封圈處泄漏及活塞與芯桿分離的試驗方法

五，原理：

將注射器錐頭或注射針與設備相連接，注射器內抽吸部分的水。通過錐頭施加負壓,?檢查注射器活塞和密封圈處的泄漏，并確定活塞是否已與芯桿脫離。

裝置和溶液

1，夾具，能夠夾住注射器芯桿的裝置并固定其位置。

2，真空泵，如圖所示,包括帶氣閥的真空泵，壓力計和真空密封閥。

?

抽吸試驗裝置示意圖

測試準備工作：新制沸水,?冷卻至18 °C?28 °C。

?

六，步驟

1，注射器吸入不少于公稱容量25%的水(B.2.3)。

2，錐頭向上，回抽芯桿，使基準線與公稱容量刻度線重合，然后在圖所示位置裝入夾具。

3，將注射器錐頭與真空泵(B.2.2)相連，如果注射器配固定式注射針,?則將針插入裝有內圓錐接頭的橡皮塞或隔膜。

4，如圖所示布置試驗設備。開動真空泵，同時保持氣閥打開。

5，調節氣閥以逐步降低壓力，使壓力表讀數達到88 kPa。

注：應考慮高原地區大氣壓力與標準大氣壓的差異，試驗壓力換算舉例如下：

一個標準大氣壓為101.3 kPa,拉薩地區大氣壓為65.24 kPa,與一個標準大氣壓之差為36.06 kPa,?則試驗壓力應設置為 88 kPa—36.06 kPa=51.94 kPa。

6，檢查注射器活塞和密封圈處有無漏氣,?應無連續氣泡形成。

7，關閉真空密封閥，使注射器與壓力表隔離。

8，60 s?65 s后，觀察壓力表讀數，并記錄任何讀數下降的情況。

9，檢査注射器的活塞是否已與芯桿脫離。
