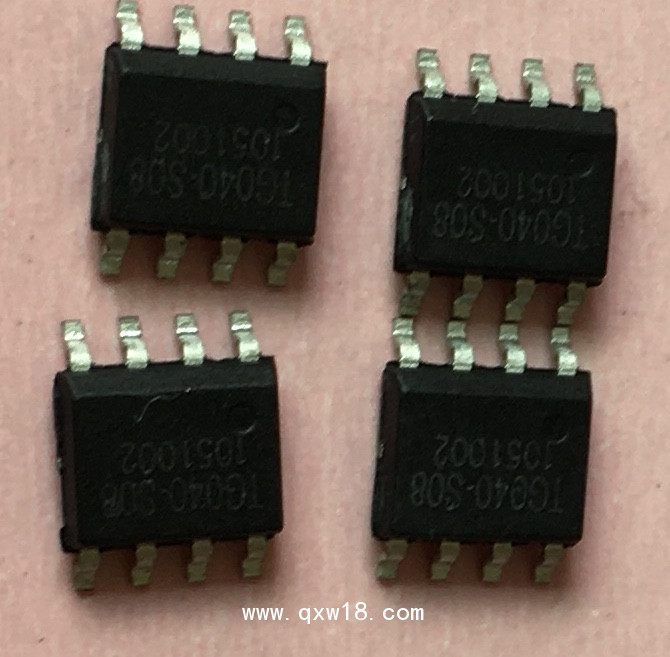

輸液報警器滴滴聲IC供應，BB音效IC在醫療設備中的應用產品說明:

輸液報警器滴滴聲IC供應，BB音效IC在醫療設備中的應用,高清音質，SOP8，性價比高

1 概述

SK 系列產品為多功能單芯片語音合成控制器,為全新世代高性價比的語音芯片。該系列包括從5 秒至85 分鐘的全系列事件長度。（語音長度分別為5S、10s、20s、40s、80S、170S、340S 、640S）為不外掛flash的語音芯片，SKG001W-32M, SKG001W-64M，SKG001W-128M（語音長度分別為21 分鐘，43 分鐘，85分鐘）為支持外掛flash 的語音芯片，音頻采樣頻率多樣化，可選擇6.0K~32.0K 的采樣頻率。總共8 級音量調節，全部可支持PWM 輸出，部分芯片可支持DAC 輸出，詳情見下文管腳說明。可支持8bits 的采樣

位數。

2 功能簡述

（1） 工作電壓：2.0V~5.0V

（2） 待機模式下，靜態電流小于2uA

（3） 內置RC 震蕩起振回路，無須外部電路

（4） 具有8bits 高性能PWM/DAC 語音引擎

（5） 支持低壓復位LVR(可選1.8V 及2.0V)

（6） 具備多樣控制模式：數脈沖，IO 電平控制，SPI 三線串口控制

（7） 支持BUSY 狀態輸出功能

（8） 工作溫度：-20℃ ~ 60℃ (不計工作頻率飄移)

型號電壓范圍 、靜態電流、語音長度采樣范圍、放音方式封裝形式

SKG005W 2V~5V 2uA 5 秒（6K） 6K~32K PWM SOP8

SKG010W 2V~5V 2uA 10 秒（6K） 6K~32K PWM SOP8

SKG020W 2V~5V 2uA 20 秒（6K） 6K~32K PWM SOP8

SKG040W 2V~5V 2uA 40 秒（6K） 6K~32K PWM SOP8

SKG080W 2V~5V 2uA 80 秒（6K） 6K~32K PWM/DAC SOP8

SKG004MW 2V~5V 2uA 170 秒（6K） 6K~32K PWM/DAC SOP8/SOP16

SKG008MW 2V~5V 2uA 340 秒（6K） 6K~32K PWM/DAC SOP8/SOP16

SKG016MW 2V~5V 2uA 640 秒（6K） 6K~32K PWM/DAC SOP8/SOP16

SKG001W-32M 2V~5V 2uA 1260 秒（6K） 6K~32K PWM/DAC SOP16-需外掛flash

SKG001W-64M 2V~5V 2uA 2580 秒（6K） 6K~32K PWM/DAC SOP16-需外掛flash

SKG001W-128M 2V~5V 2uA 5100 秒（6K） 6K~32K PWM/DAC SOP16-需外掛flash

?

IO(TGN)電平觸發模式

分為6 種觸發方式：

方式1：Edge - 電壓準位變化時觸發。

方式2： Level - 電壓準位為High 時觸發。

方式3： Unhold - 按鈕放開仍會繼續播放。

方式4：Hold - 按鈕放開即停止播放。

方式5：Retrigger - 音效播放時可被中斷插播。

方式6：IrRetrigger - 音效播放時不可被中斷插播。

?

?
